首頁 > 產品中心 > 儀器-瑞典??怂箍?/a> > 橋機系列>TIGO SF 車間型三坐標測量機

詳細信息


TIGO SF,緊湊而功能強大的車間型測量系統,是各種精確、中小尺寸零部件的理想測量方案。機器行程范圍達到500 x 580 x 500 mm (X/Y/Z),是該類別產品中精度最高的機型。優化的結構溫度補償允許在15到30 °C環境下的測量,從而為苛刻的車間現場環境下的測量提供了精確的測量結果.

概述

TIGO SF 是全合一的測量系統,測量無需壓縮空氣,顯示器與主機整合為一體,減少車間現場的占地面積,可與生產單元緊密結合或者是放置在生產現場的任何區域。能夠代替所有的專用量規和手工檢測儀器,無縫銜接生產線,實現連續監控。

TIGO SF整個機器設計都符合人體工程學,徹底改變了操作者與測量工具進行交互的方式。

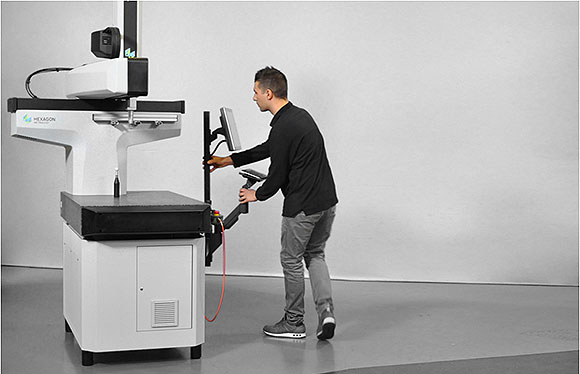

放置在支架上的觸摸屏可以精定位在所需要的位置,通過外置鍵盤能夠靈活地切換到更傳統的操作方式;PC-DMIS 圖形用戶界面和操縱盒所采用的圖標便于直觀的理解;選配的安裝在Z軸的通訊指示燈便于在車間的任何位置監控機器和成程序的狀態。

技術參數

TIGO SF 車間型三坐標測量機(圖1)

可操作溫度范圍: 10 - 40 °C; 相對濕度: 40% - 70 % 無冷凝

電源:220V交流電

無需氣源


TIGO SF 車間型三坐標測量機(圖2)

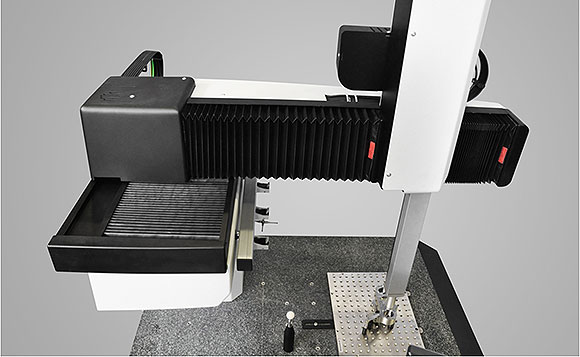

采用了完全的外罩與風琴罩保護,以免移動部件粘上臟東西。

先進的結構性溫度補償確保環境溫度波動對測量的響應降至最低,

保持高精度。

TIGO SF 車間型三坐標測量機(圖3)

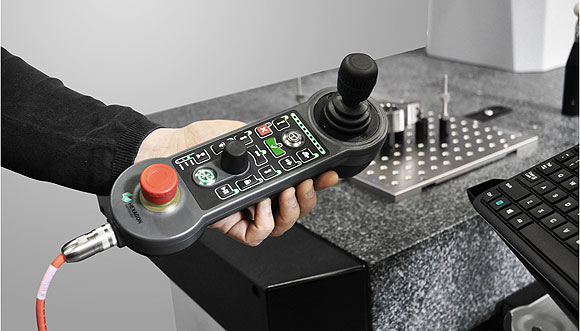

NJB,新型操縱盒,牢固、可操作性好,

方便操作者與測量機的互動。

技術特點

TIGO SF 的主要技術特點:

1.簡單直觀的操作平臺

2.三面開敞結構,最大程度適應上下料需求

3.在同類產品中擁有最高精度

4.采用通用的PC-DMIS測量軟件,簡單易用,功能強大

5.可配備高速的固定式掃描測頭或者可旋轉觸發式測頭

6.針對苛刻的車間環境而開發,不受灰塵和污垢、振動、溫度和濕度變化的限制

7.配備齊全,需要維護簡單

8.尺寸小,靈活,測量范圍為500mm*580mm*500mm

9.采用通用的PC-DMIS測量軟件


TIGO SF 車間型三坐標測量機(圖4)

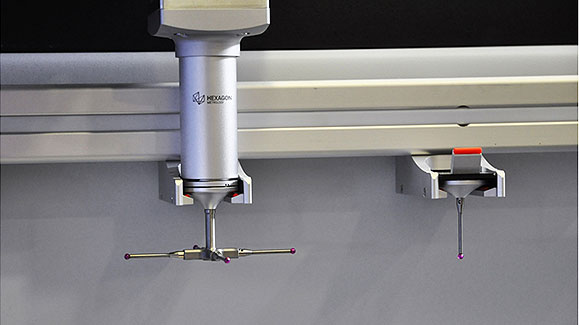

TIGO SF標準配置超高精度的LSP-X1c測頭,

集觸發與掃描功能為一身。將探針更換架整合于測量機,

使得工作區域更大,并為探針提供保護罩。

TIGO SF 車間型三坐標測量機(圖5)


TIGO SF還可以配備TESASTAR-m自動分度測座,

以適合更多應用需要。
