詳細信息

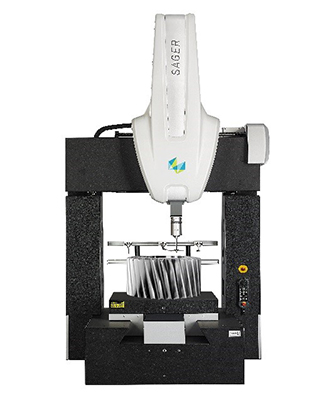

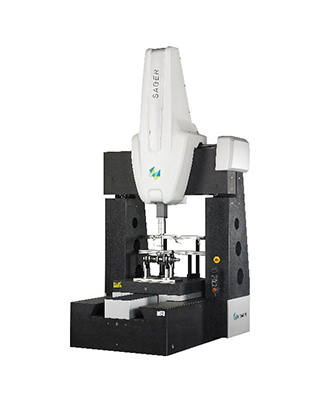

”SAGER“——圣者（圣哲）德國技術，中國制造的超高精度測量機。廣泛應用于各省、市計量監督系統，以及研發中心、院校實驗室和企業的計量中心。 概述 ”SAGER“——圣哲 全能：SAGER 機型擁有完善的測量系統、高精度的測量性能、豐富的探測系統配置和強大的軟件評價功能，是各種精密零部件尺寸檢測的最佳選擇。各種復雜形狀的齒輪、齒輪刀具、精密葉片、凸輪、凸輪軸、螺旋壓縮機轉子、API石油管螺紋量規等，SAGER憑借其精密的機械結構和豐富的軟件評價功能，確保整個測量過程始終穩定可靠，并提供精確、可定制的檢測報告和分析結果，滿足不同批量、不同種類部件的高精度檢測需求。德國設計理念，國內整機裝配，整體框架發貨，有效縮短供貨周期。廣泛應用于各省、市計量監督系統，以及研發中心、院校實驗室和企業的計量中心。 專精：SAGER機型憑借其優異的性能，配備功能強大的計量分析軟件和人性化、參數化的用戶自定義模塊，可作為專業的行業檢測專機使用。目前已在開發行業檢測專機有：柔性齒輪檢測專機、RV減速器專機、汽車動力總成專機等。 |  | |

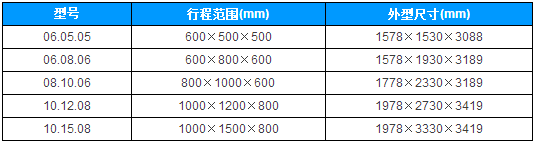

技術參數 SAGER（圣哲）行程范圍與外型尺寸：
| ||
環境溫度： 房間溫度: 19℃ - 21℃ 溫度梯度(時間): 0.5℃/h 溫度梯度(時間): 1℃/24h 溫度梯度(空間): 0.5℃/m 相對濕度: 25％ - 75% |  | |
技術特點 “封閉框架”和移動工作臺設計，整體結構采用花崗巖——整體一致材料具有相同膨脹系數，有助于消除溫度變化而造成精度的不確定性。 采用陶瓷Z軸、全花崗巖結構——為計量室環境提供穩定高精度。 X、Y軸采用伺服電機、精密滾珠絲杠傳動——確保高加速度時定位精確。 預載荷空氣軸承與中心驅動——保證工作臺無摩擦運動，減少了偏差與扭矩。 專利的燕尾型導軌系統——運動無摩擦無磨損，保證運動穩定性。 光柵位置靠近導軌——確保了高重復性與復現性，阿貝誤差最小。 采用Heidenhain高分辨率光柵系統——系統分辨率高達0.005um，且其熱膨脹系數獲得PTB認證，可實現科學補償，保證了機器精準定位及高重復性。 配合智能軟件PC-DMIS、QUINDOS 軟件——實現各種檢測需求。 高性能三維模擬掃描測頭，能夠攜帶超長探針，并具備自動更換探針功能和碰撞保護功能。 具備自動溫度補償功能。 |
